マイクロポンプダイアフラムポンプ S45L 液体用 開発中
外観寸法図
仕様一覧
型式 |
S45L_0001A |
|---|---|
| 使用流体 | 液体 |
| モーター | DCブラシ |
| 接続部タイプ | INストレート OUT抜け止め |
| 接液部材質 | SPS、EPDM (S架橋) |
| 周囲温度 | 5～50℃ TBD |
| 液体温度 | 5～40℃ TBD |
| 定格電圧 | DC24V |
| 流量 | 6-8L/min |
| 締切圧力 | 250kPa |
| 耐久時間 | 500H TBD |
| 重量 | 355ｇ |
特性図
マイクロポンプダイアフラムポンプ S36L 液体用 開発中
外観寸法図
仕様一覧
型式 |
S36L_0001_D |
|---|---|
| 使用流体 | 液体 |
| モーター | ブラシモーター |
| 接続部タイプ | INストレート OUT抜け止め |
| 接液部材質 | SPS & EPDM |
| 周囲温度 | 5～50℃ TBD |
| 液体温度 | 5～98℃ TBD |
| 定格電圧 | DC24V |
| 流量 | 3L/min |
| 締切圧力 | 300kPa |
| 耐久時間 | 3000H TBD |
| 重量 | 270ｇ |
特性図
マイクロポンプダイアフラムポンプ R15 液体用 開発中
外観寸法図
仕様一覧
型式 |
R15_0002_D |
|---|---|
| 使用流体 | 液体 |
| モーター | DCブラシ |
| 接続部タイプ | IN-OUT ストレート |
| 接液部材質 | PBT & EPDM(S架橋) |
| 周囲温度 | 5～40℃ |
| 液体温度 | 5～40℃ |
| 定格電圧 | DC6V |
| 流量 | 80mL/min |
| 締切圧力 | 70kPa |
| 耐久時間 | 100H |
| 重量 | 10ｇ |
特性図
マイクロポンプダイアフラムポンプ D30S 液体用 開発中
外観寸法図
仕様一覧
型式 |
D30S_0002_D |
|---|---|
| 使用流体 | 液体 |
| モーター | DCブラシモーター |
| 接続部タイプ | 抜け止め |
| 接液部材質 | FFKM & PTFE & PPS |
| 周囲温度 | 5～50℃ |
液体温度 |
5～40℃ |
| 定格電圧 | DC24V |
| 流量 | 300-500mL/min |
| 締切圧力 | >300kPa |
| 耐久時間 | 1000H |
| 重量 | 195ｇ |
特性図
マイクロポンプダイアフラムポンプ D30T 脱気用 開発中
外観寸法図
仕様一覧
型式 |
D30T_0001_D |
|---|---|
| 使用流体 | 液体 |
| モーター | DCブラシ |
| 接続部タイプ | IN-OUT 抜け止め |
| 接液部材質 | PBT & EPDM(S架橋) |
| 周囲温度 | 5～50℃ |
| 定格電圧 | DC24V |
| 流量 | 3.5L/min |
| 締切圧力 | -90kPa |
| 耐久時間 | 1000H |
| 重量 | 210ｇ |
特性図
マイクロポンプ小型DCダイヤフラムポンプ R27タイプ 気体用
外観寸法図
仕様一覧
| 型式 | R27A5A12K103 | R27A5A24K103 | R27A5A12B103 | R27A5A24B103 |
|---|---|---|---|---|
| 用途 | 加圧/吸引 | 加圧/吸引 | 加圧/吸引 | 加圧/吸引 |
| 定格電圧 | DC12V | DC24V | DC12V | DC24V |
| 流量 | 1.3L/min以上 | 1.3L/min以上 | 1.2L/min以上 | 1.2L/min以上 |
| 消費電流 ※開放時 | 200mA以下 | 90mA以下 | 320mA以下 | 160mA以下 |
| 真空到達度 | -40kPa以上 | -40kPa以上 | -40kPa以上 | -40kPa以上 |
| 最高圧力 | 90kPa以上 | 90kPa以上 | 90kPa以上 | 90kPa以上 |
| 使用温度範囲 | 5°C~50°C | 5°C~50°C | 5°C~50°C | 5°C~50°C |
| 保存温度範囲 | -10°C~50°C | -10°C~50°C | -10°C~50°C | -10°C~50°C |
| 耐久時間 ※注1 | 200H以上 | 200H以上 | 1000H以上 | 1000H以上 |
| 作動音 | 50dB以下 | 50dB以下 | 50dB以下 | 50dB以下 |
| 本体重量 | 60g | 60g | 40g | 40g |
| 食品衛生対応 | 未対応 | 未対応 | 対応 | 対応 |
※注1 耐久試験：定格電圧印加・雰囲気温度20℃・絶対圧101.3kPa・相対湿度65%・負荷20kPa(-20kPa) 10秒ON-5秒OFF 通電時間合計とする。
特性図
マイクロポンプ小型DCダイヤフラムポンプ R27流量UPタイプ 気体用
外観寸法図
仕様一覧
| 型式 | R27A5B12K103 | R27A5B24K103 | R27A5B12B103 | R27A5B24B103 |
|---|---|---|---|---|
| 用途 | 加圧 | 加圧 | 加圧 | 加圧 |
| 定格電圧 | DC12V | DC24V | DC12V | DC24V |
| 流量 | 1.7L/min以上 | 1.7L/min以上 | 1.7L/min以上 | 1.7L/min以上 |
| 消費電流 ※開放時 | 270mA以下 | 140mA以下 | 540mA以下 | 270mA以下 |
| 真空到達度 | - | - | - | - |
| 最高圧力 | 70kPa以上 | 70kPa以上 | 70kPa以上 | 70kPa以上 |
| 使用温度範囲 | 5°C~50°C | 5°C~50°C | 5°C~50°C | 5°C~50°C |
| 保存温度範囲 | -10°C~50°C | -10°C~50°C | -10°C~50°C | -10°C~50°C |
| 耐久時間 ※注1 | 200H以上 | 200H以上 | 1000H以上 | 1000H以上 |
| 作動音 | 60dB以下 | 60dB以下 | 60dB以下 | 60dB以下 |
| 本体重量 | 60g | 60g | 40g | 40g |
| 食品衛生対応 | 対応 | 対応 | 対応 | 対応 |
※注1 耐久試験：定格電圧印加・雰囲気温度20℃・絶対圧101.3kPa・相対湿度65%・負荷20kPa(-20kPa) 10秒ON-5秒OFF 通電時間合計とする。
特性図
マイクロポンプ小型DCダイヤフラムポンプ R27タイプ 液体用
外観寸法図
仕様一覧
| 型式 | R27A2A12F103 | R27A2A48K103 | R27A2A12P103 | R27A2A24P103 |
|---|---|---|---|---|
| 用途 | 液体（水道水相当） | 液体（水道水相当） | 液体（水道水相当） | 液体（水道水相当） |
| 定格電圧 | DC12V | DC24V | DC12V (PWM DUTY50%) | DC24V (PWM DUTY50%) |
| 流量 | 300ml/min以上 | 300ml/min以上 | 200ml/min以上 | 200ml/min以上 |
| 消費電流 ※開放時 | 200mA以下 | 150mA以下 | 200mA以下 | 200mA以下 |
| 使用温度範囲 | 5°C~50°C | 5°C~50°C | 5°C~50°C | 5°C~50°C |
| 保存温度範囲 | -10°C~50°C | -10°C~50°C | -10°C~50°C | -10°C~50°C |
| 耐久時間 ※注1 | 200H以上 | 200H以上 | 1000H以上 | 1000H以上 |
| 作動音 | 55dB以下 | 55dB以下 | 50dB以下 | 50dB以下 |
| 本体重量 | 60g | 60g | 40g | 40g |
| 食品衛生対応 | 対応 | 対応 | 対応 | 対応 |
※注1 耐久試験：定格電圧印加・雰囲気温度20℃・絶対圧101.3kPa・相対湿度65%・負荷20kPa(-20kPa) 10秒ON-5秒OFF 通電時間合計とする。
特性図

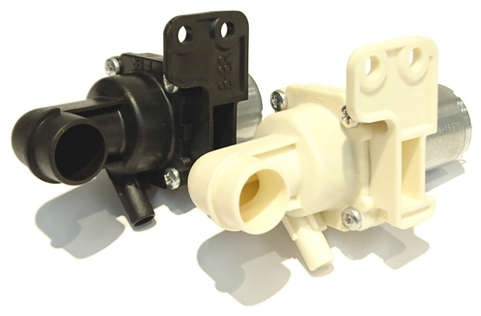

マイクロポンプ小型DC遠心ポンプ 液体用
外観寸法図
仕様一覧
| 型式 | CP16P7K12000 | CP16B7B24100 |
|---|---|---|
| 定格電圧 | DC12V | DC24V |
| 流量 | 3.7L/min以上 | 3.0L/min以上 |
| 消費電流 ※開放時 | 300mA以下 | 200mA以下 |
| 耐久時間 ※注1※注2 | 200H以上 | 1000H以上 |
| 使用温度範囲 | 5ºC~50ºC | 5ºC~50ºC |
| 保存温度範囲 | -5ºC~60ºC | -10ºC~50ºC |
| 作動音 | 50dB以下 | 50dB以下 |
| 本体重量 | 85g | 60g |
| 食品衛生対応 | 対応 | 未対応 |
※注1 耐久試験：CP16P7K12000 10秒ON-2秒OFF 測定揚程は200㎜とした時の通電時間合計とする
※注2 耐久試験：CP16B7B24100 60秒ON-2秒OFF 測定揚程は200㎜とした時の通電時間合計とする

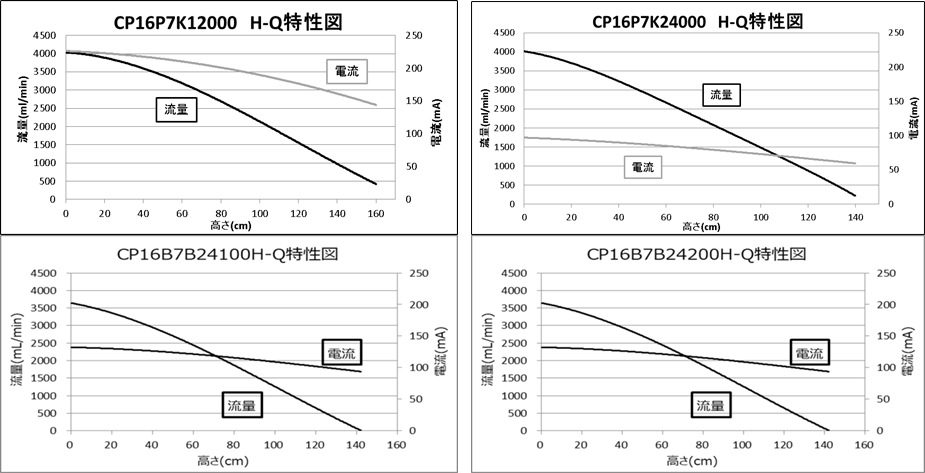

特性図
マイクロポンプ小型DCダイヤフラムポンプ R37タイプ 気体用
外観寸法図（ブラシタイプ）
仕様一覧
型式 |
R37_0001A |
|---|---|
適用流体 |
空気 |
用途 |
吸引／加圧 |
定格電圧 |
DC6V |
流量 |
3.0L/min以上 |
消費電流 ※開放時 |
1,000mA以下 |
真空到達度 |
-55kPa以下 |
最高圧力 |
80kPa以上 |
使用温度範囲 |
5°C~50°C |
保存温度範囲 |
-10°C~50°C |
耐久時間 ※注1 |
200H以上 |
作動音 |
65dB以下 |
本体重量 |
110g |
※注1：定格電圧印加・雰囲気温度20℃・負荷20kPa（-20kPa） 10秒ON－5秒OFFの通電時間合計とする。判定は上記規格内であること。
特性図（＊代表機種）
マイクロポンプ小型DCダイヤフラムポンプ R37タイプ 液体用
外観寸法図（ブラシタイプ）
仕様一覧
型式 |
R37_0002A |
|---|---|
用途 |
液体（水道水相当） |
定格電圧 |
DC12V |
流量 |
1.1L/min以上 |
消費電流 ※開放時 |
330mA以下 |
使用温度範囲 |
5°C~50°C |
保存温度範囲 |
-10°C~50°C |
耐久時間 ※注1 |
300H以上 |
作動音 |
50dB以下 |
本体重量 |
110g |
食品衛生対応 |
可 |
※注1 耐久試験：10秒ON-5秒OFF 通電時間合計とする。
特性図（＊代表機種）
マイクロポンプダイヤフラムポンプ型 ドライ真空ポンプ EPS-10
外観寸法図
仕様一覧
型式 |
EPS-10 |
|---|---|
用途 |
空気吸引 |
定格電圧 |
DC12V |
排気流量 |
20L/min±15% |
消費電流 ※開放時 |
700mA以下 |
真空到達度 |
-80kPa±10% |
使用温度範囲 |
+10℃~+40℃、30~75%RH |
保管/輸送環境条件 |
-10℃~+60℃、10~85%RH |
耐久時間 ※注1 |
500H |
本体重量 |
480g |
※注1 保証時間は15秒吸引、15秒開放の24時間繰り返し運転
※注2 吸引圧は内径6mmのエクセロンチューブに負圧計を接続して測定
※注3 排気流量は内径6mm、長さ100mmのエクセロンチューブに流量計を接続して測定
特性図
マイクロポンプダイヤフラムポンプ型 ドライ真空ポンプ EPS-12-D

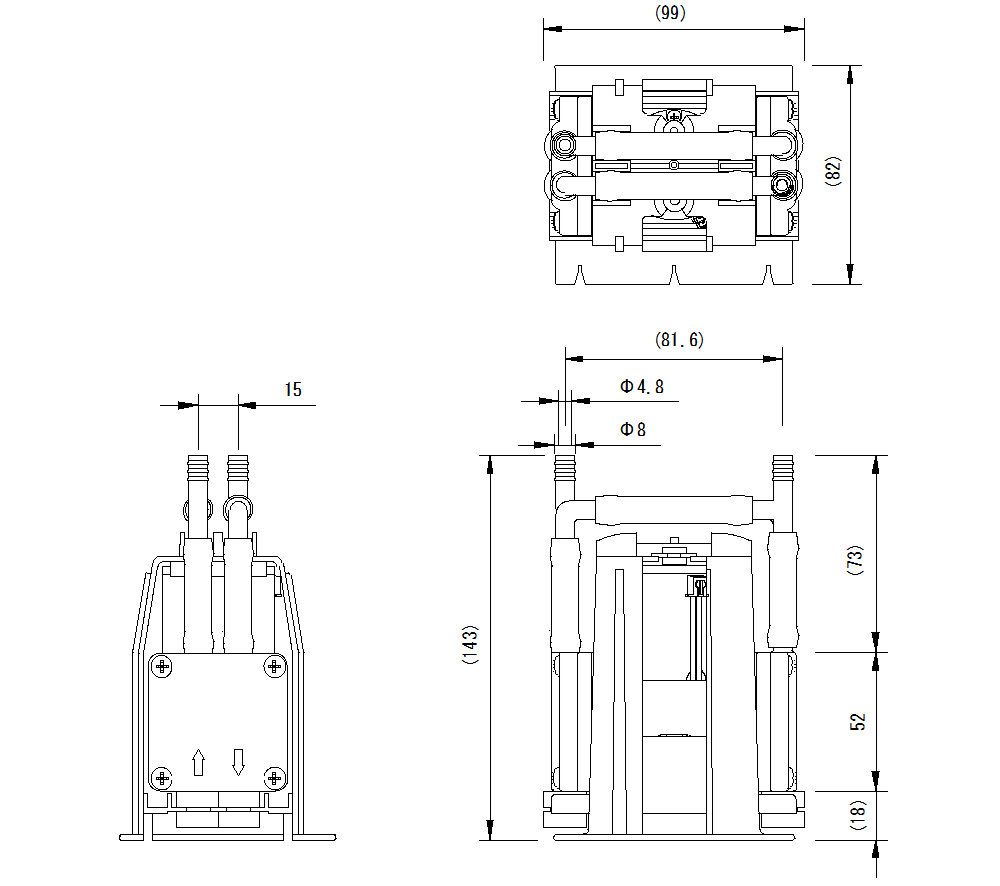

外観寸法図
仕様一覧
型式 |
EPS-12-D |
|---|---|
用途 |
空気吸引 |
定格電圧 |
DC12V |
排気流量 |
25L/min±15% |
消費電流 ※開放時 |
1,000mA以下 |
真空到達度 |
-80kPa±10% |
使用温度範囲 |
+10℃~+40℃、30~75%RH、700～1060hPa |
保管/輸送環境条件 |
-10℃~+60℃、10~85%RH、700～1060hPa |
耐久時間 ※注1 |
500H |
本体重量 |
510g |
※注1 保証時間は15秒吸引、15秒開放の24時間繰り返し運転
※注2 吸引圧は内径6mmのエクセロンチューブに負圧計を接続して測定
※注3 排気流量は内径6mm、長さ100mmのエクセロンチューブに流量計を接続して測定
特性図
